Соединение нескольких 3-мм светодиодов на 12 В в сложную схему может оказаться сложной, но полезной задачей. Как поставщик высококачественных светодиодов диаметром 3 мм и напряжением 12 В, я своими глазами видел разнообразие применений и креативный дизайн, которые предлагают клиенты. В этой записи блога я поделюсь некоторыми идеями и рекомендациями о том, как этого добиться эффективно.
Понимание основ работы светодиодов диаметром 3 мм и напряжением 12 В.
Прежде чем углубляться в сложные схемы, важно иметь четкое представление о светодиодах диаметром 3 мм и напряжением 12 В. Эти светодиоды небольшого размера, диаметром 3 мм, рассчитаны на работу при напряжении 12 В. Они бывают разных цветов, таких как зеленый, желтый и красный, каждый из которых имеет свои уникальные характеристики и области применения.

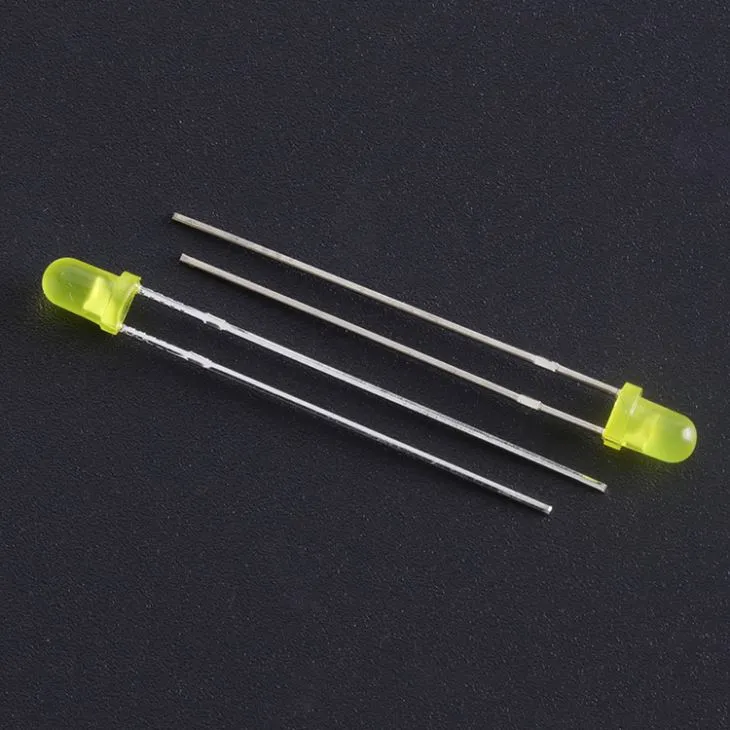

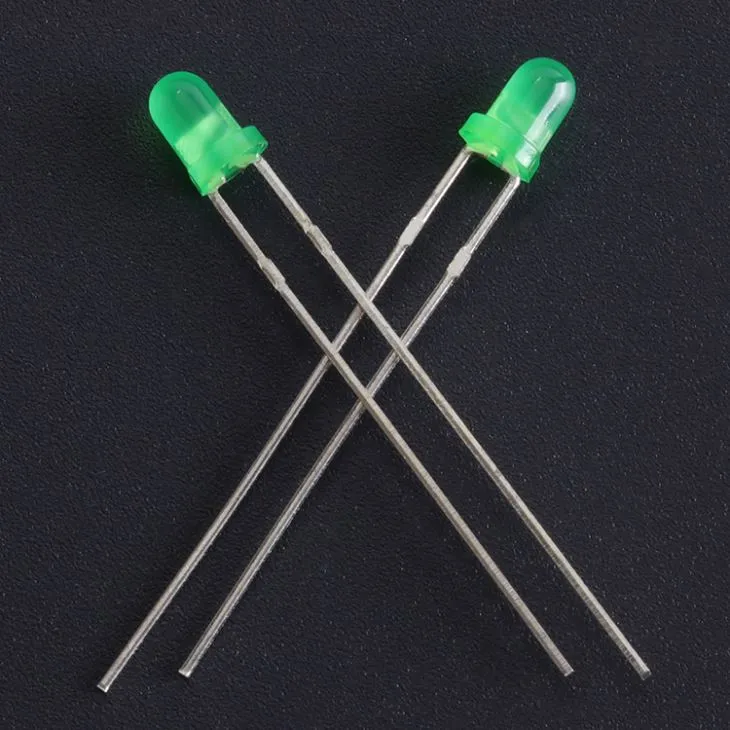

Например,Без рамки 3 мм зеленый светодиодявляется популярным выбором для индикаторов и подсветки благодаря своему яркому и насыщенному цвету.Зеленый светодиод 3 ммпредлагает аналогичную цветопередачу, но может иметь другую упаковку или дополнительные функции.Круглая верхняя часть с желтым светодиодом 3 ммчасто используется там, где требуется теплый и мягкий свет.
Последовательные и параллельные соединения
Существует два основных способа подключения нескольких светодиодов: последовательно и параллельно. Каждый метод имеет свои преимущества и недостатки, и выбор зависит от конкретных требований вашей схемы.
Последовательное соединение
При последовательном соединении положительная клемма одного светодиода соединяется с отрицательной клеммой следующего светодиода. Напряжение во всей последовательной цепи представляет собой сумму напряжений на каждом отдельном светодиоде. Для светодиодов на 12В при последовательном соединении необходимо убедиться, что общего напряжения блока питания достаточно для питания всех светодиодов.
Например, если у вас есть три светодиода на 12 В, соединенных последовательно, вам понадобится источник питания, который может обеспечить напряжение не менее 36 В (12 В x 3). Одним из основных преимуществ последовательного соединения является то, что оно позволяет использовать один токоограничивающий резистор для всей схемы, что упрощает конструкцию. Однако если один светодиод выйдет из строя в последовательной цепи, вся схема перестанет работать.
Параллельное соединение
При параллельном соединении все положительные клеммы светодиодов соединяются вместе, а все отрицательные клеммы соединяются вместе. Напряжение на каждом светодиоде в параллельной цепи такое же, как напряжение источника питания. Для светодиодов 12 В вы можете использовать источник питания 12 В для питания нескольких светодиодов, подключенных параллельно.
Однако для каждого светодиода в параллельной цепи требуется собственный токоограничивающий резистор, чтобы гарантировать, что ток через каждый светодиод находится в пределах номинального значения. Если резисторы неправильно подобраны, некоторые светодиоды могут получать больший ток, чем другие, что приводит к неравномерной яркости или даже повреждению светодиодов. Одним из преимуществ параллельного соединения является то, что в случае выхода из строя одного светодиода другие светодиоды продолжат работать.
Создание сложной схемы
Сложная схема может включать комбинацию последовательных и параллельных соединений для достижения желаемого эффекта освещения и распределения мощности. Вот шаги по созданию сложной схемы с несколькими светодиодами диаметром 3 мм и напряжением 12 В:
Шаг 1: Определите требования к освещению
Сначала определитесь с количеством необходимых вам светодиодов, цветовым сочетанием и желаемой яркостью. Это поможет вам определить подходящий источник питания и способ подключения.
Шаг 2. Рассчитайте требования к электропитанию
Исходя из количества светодиодов и способа их подключения, рассчитайте общую мощность, необходимую для схемы. Например, если у вас есть десять светодиодов на 12 В, каждый из которых потребляет мощность 0,06 Вт, общая необходимая мощность составит 0,6 Вт (0,06 Вт x 10).
Шаг 3: Выберите источник питания
Выберите источник питания, который может обеспечить необходимое напряжение и ток. Убедитесь, что источник питания имеет достаточную мощность для обеспечения общего энергопотребления схемы.
Шаг 4: Разработайте схему схемы
Нарисуйте схему схемы с указанием последовательного и параллельного подключения светодиодов. Для планирования компоновки используйте программное обеспечение для проектирования схем или простую бумагу и карандаш.
Шаг 5: Рассчитайте значения сопротивления
Для каждой последовательной или параллельной группы светодиодов рассчитайте соответствующие значения сопротивлений токоограничивающих резисторов. Вы можете использовать закон Ома (V = IR) для расчета значений сопротивления, где V — напряжение на резисторе, I — ток через светодиод, а R — сопротивление.
Шаг 6: Соберите схему
Когда у вас есть все компоненты, аккуратно соберите схему. Спаяйте светодиоды и резисторы вместе согласно схеме. Убедитесь, что все соединения надежны и нет коротких замыканий.
Тестирование и устранение неполадок
После сборки схемы важно протестировать ее, чтобы убедиться, что она работает правильно. Вот несколько советов по тестированию и устранению неполадок:
Тестирование
- С помощью мультиметра измерьте напряжение и ток в разных точках цепи. Убедитесь, что напряжение на каждом светодиоде находится в пределах номинального значения, а ток через каждый светодиод находится в безопасном диапазоне.
- Проверьте яркость светодиодов. Если некоторые светодиоды светятся тусклее других, это может указывать на проблему с токоограничивающими резисторами или подключением.
Поиск неисправностей
- Если один или несколько светодиодов не работают, проверьте соединения, чтобы убедиться в их надежности. Вы также можете использовать тестер непрерывности, чтобы проверить наличие разрывов в цепи.
- Если светодиоды слишком яркие или слишком тусклые, отрегулируйте значения сопротивлений токоограничивающих резисторов. Возможно, вам придется пересчитать значения сопротивления на основе фактических измерений напряжения и тока.
Заключение
Соединение нескольких светодиодов диаметром 3 мм на 12 В в сложной схеме требует хорошего понимания принципов электротехники и тщательного планирования. Следуя шагам, описанным в этом сообщении блога, вы сможете создать схему, отвечающую вашим требованиям к освещению и обеспечивающую надежную работу.
Если вы заинтересованы в покупке высококачественных светодиодов диаметром 3 мм и напряжением 12 В для своих проектов, свяжитесь с нами для получения дополнительной информации и обсуждения ваших конкретных потребностей. Мы стремимся предоставлять превосходные продукты и поддержку, которые помогут вам достичь ваших целей в области дизайна.
